1、慣性除塵器的結構形式
在慣性除塵器內，主要是使氣流急速轉向或沖擊在擋板上再急速轉向，其中顆粒由于慣性教應，其運動軌跡_與氣流軌跡不一樣，從而使兩者獲得分離。氣流速度高，這種慣性效應_大，所以這類除塵器的體積可以大大減少，占地面積也小，對細顆粒的分離效率也大為提高，可捕集到 10μm 的顆粒。慣性除塵器的阻力在600～1200Pa之間，根據構造和工作原理，慣性除塵器分為兩種形式，即碰撞式和回流式。
（1） 碰撞式除塵器結構形式

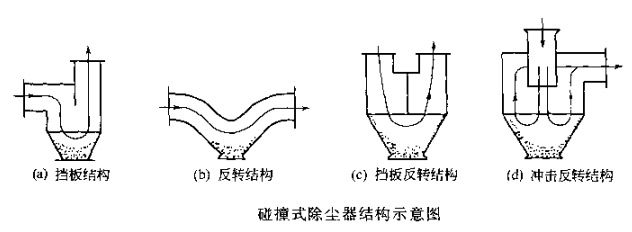

碰撞式陳塵器的結構形式如圖所示，這種除塵器的特點是用一個或幾個擋板阻擋氣流的前進，使氣流中的塵粒分離出來。該形式除塵器阻力較低，效率不高。

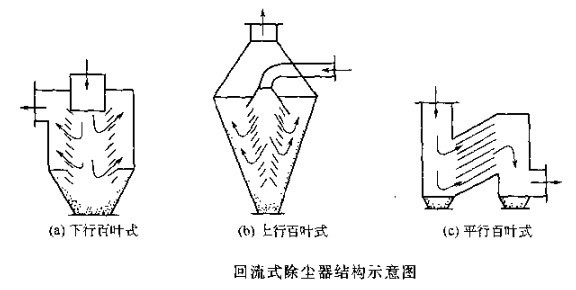

（2） 回流式除塵器結構形式 該除塵器特點是把進氣流用擋板分割為小股氣流。為使任意一股氣流都有同樣的較小回轉半徑及較大回轉角，可以采用各種擋板結構，_典型的便如圖所示的百葉擋板。
百葉擋板能提高氣流急劇轉折前的速度，可以有效地提高分離效率；但速度過高，會引起已捕集顆粒的二次飛揚。所以一般都選用 12～15m/s 左右。
2、慣性除塵器的性能
慣性除塵器定型設計不多，可供選擇的余地不大，下面介紹實際應用較多的兩種型式。
（1） CDQ型慣性除塵器 CDQ型慣性除塵器屬于百葉窗式除塵器，除塵器與灰斗的連接要求_嚴密。不漏氣，否則會影響除塵效率。
（2） ADM型
慣性除塵器 該除塵器是由一個圓柱筒及排塵裝置組成的，圓柱筒內部含有一簇依據空氣動力學原理設計的錐形環，其直徑比前一個錐環的直徑略小，排列成錐體。
當含有粉塵的氣流從除塵器的入口端沿軸線方向流動時，由于錐環內外存在睢差，氣體從兩錐之問流向外圓筒中，而塵粒在空氣動力的作用下向里朝錐環的中心流動，并經過排塵裝置流向收料器，凈化后的氣體則從圓筒尾端排出。
